1、产品特点及用途

光干涉式甲烷测定器（以下简称仪器）是一种应用光干涉原理，测量甲烷、二氧化碳等气体浓度的便携式仪器，仪器具有测量精度高、操作简单快捷、使用方便等特点。主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

  2、工作原理

仪器的工作原理见光学系统，由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上，通过反射膜反射到反射棱镜后经偏折进入望远镜系统。另一部分光束折射入平面镜后，在其后表面反射膜反射，穿过气室的甲烷经折光棱镜反射又回经甲烷室到平面镜，经平面镜的反射后与上述部分光束一同进入反射棱镜，经偏折进入望远镜系统。由于光程差的结果，在物镜的焦平面上产生干涉条纹，通过目镜即能观察到干涉条纹。当甲烷室与空气室都充满相同的气体（例如空气）时，干涉条纹位置不移动，但当甲烷抽进甲烷室，由于光束通过的介质发生改变，干涉条纹相对原位置移动一段距离。测量这个位移量，便可知甲烷在空气中的含量。

3、结构特征与工作原理

1、仪器的结构特征如图1所示：

1）仪器构成

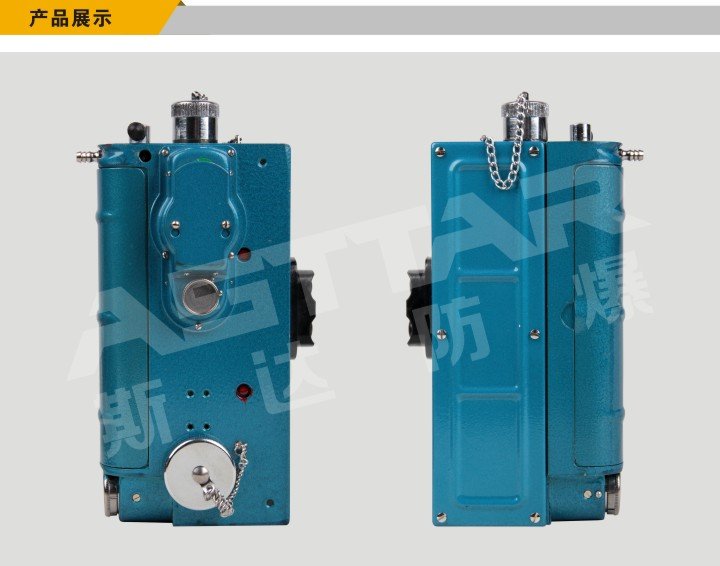

仪器由装配在机壳内的光学系统和配置在机壳上的瓦斯抽出嘴12、瓦斯进入嘴11、测微手轮16、刻度盘窗口15、目镜13、目镜护罩14、调零手轮19、护盖18、照明开关组17、电池盖20等构成；吸收管组由装配好的长吸收管6、短吸收管9、带上下连接气嘴接头7和两端的带气嘴螺盖5和10构成；吸气球组由气球2、排气阀1、吸气阀3、连接胶管4构成。

2）功能和连接

 （1）瓦斯抽出嘴12同吸气球连接胶管4连接，起吸气泵的作用。

 （2）瓦斯进入嘴11同吸收管组短吸收管端的气嘴10通过配套胶管连接，对吸入气体过滤湿气和吸收二氧化碳。

（3）目镜：观测干涉条纹整数移动量，调节目镜筒可调整视场焦距。

 （4）测微手轮：微测干涉条纹小数移动量。

（5）刻度盘窗口：指示干涉条纹小数移动值。

（6）调零手轮：调整干涉条纹零位。
