产品详细

1、产品特点

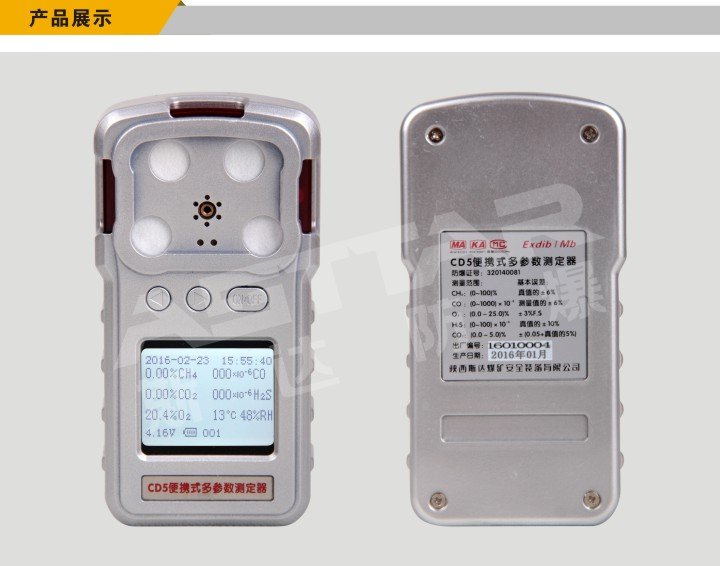

CD5便携式多参数测定器（以下简称测定器）采用红外原理、电化学原理、嵌入式微控制器智能控制、LCD显示的电子测定器。主要用于煤矿井下甲烷检测员、通风员、班组长、队长、工程技术人员、下矿干部、放炮员随身携带，进行甲烷、氧气、一氧化碳、硫化氢、二氧化碳、检测和报警用，同时具有日期、时间、温度和湿度显示，声光报警、自动背光、欠压报警等功能；测定器具有体积小、重量轻、操作简单、携带方便、准确可靠等优点。

测定器广泛适用于煤矿井下、冶金化工、环保现场等环境，可进行甲烷、氧气、一氧化碳、硫化氢的监测，并在超限时进行声光报警。

2、工作原理

该测定器由机壳、传感器、电路板、LCD液晶显示模块、本安电池组等组成。测定器开机后实时检测周边环境空气中甲烷、氧气、一氧化碳、硫化氢、二氧化碳的浓度，并通过LCD液晶显示屏以数字形式显示出来。LCD液晶模块实时显示甲烷、氧气、一氧化碳、硫化氢、二氧化碳的数值，并辅助显示当前的湿度和温度时间、日期、电池电压、电池容量、485地址。当仪器通过485总线和外部进行通讯时，LCD液晶屏右下角闪动显示通讯标识提示。当甲烷、一氧化碳、硫化氢、二氧化碳的浓度达到、超过设置的报警点，或者氧气浓度低于或等于设置的报警值时，报警电路发出声、光报警信号，以示浓度超限。

3、主要技术指标

 项目

 技术参数

 参数

 CH4（%）

 CO（1×10-6）

 O2（%）

 H2S（1×10-6）

 CO2（%）

 测量范围

 0.00～1.00

 1.00

 ～100

 0～20

 20～100

 100

 ～500

 500

 ～1000

 0.0～5.0

 5.0

 ～25.0

 0～49

 50～100

 0.00～0.50

 0.50～5.00

 基本误差

 ±0.06

 真值的±6%

 ±2

 ±4

 测量值的±5.0%

 测量值的 ±6.0%

 ±0.5

 ±3%F.S

 ±3%

 真值的±10%

 ±0.10

 ±（0.05+真值的5%）

 报警点

 测量范围内任意设定，出厂时设定为1.00% CH4

 测量范围内任意设定，出厂时设定为24×10-6 CO

 测量范围内任意设定，出厂设定为18.0%O2

 测量范围内任意设定，出厂设定为10×10-6 H2S

 测量范围内任意设定，出厂设定为0.5% CO2

 响应时间

 ≤25s

 ≤45s

 ≤35s

 ≤45s

 ≤30s

 分辨率

 0.01

 1

 0.1

 1

 0.01

 传感器寿命

 ≥5年

 ≥2年

 ≥2年

 ≥2年

 ≥5年

 显示方式

 LCD液晶显示

 报警方式

 声、光报警

 电池组

 由南通硬派锂电池有限公司生产的1块123450/1500mAh锰酸锂电池，外串1Ω/4W限流电阻板和0.5A保险管后用环氧树脂封装为一体，构成本安电池组件；额定电压Ue：3.7V，最高输出电压Uo：4.2V，最大输出电流Io：3.2A。

 连续工作时间

 ≥10小时（充足电后）

 欠压报警

 当电池电压低于3.40V时，蜂鸣器周期性的发出“嘀、嘀”声音提示，当电池电压低于3.15V时，仪器自动关机，需充电后再使用。

 防爆型式

 ExibdⅠMb 矿用本质安全兼隔爆型。

 外形尺寸

 137mm× 67mm× 30.5mm

 重量

 0.5Kg

 使用环境

 温度：0℃～40℃；相对湿度：≤98%；大气压力：80 kPa～116 kPa ；

 风速：不大于8m/s ；具有爆炸性气体混合物的危险场所。
